Автоматизация систем вентиляции и кондиционирования

Автоматика для вентиляции представляет собой комплекс компонентов для автоматизированного контроля вентиляционным оборудованием на различных типах объектов, включая промышленные, коммерческие и жилые помещения. Комплекс автоматизации включает в себя датчики, исполнительные механизмы, регуляторы, и электронные схемы, интегрированные в единую систему, что позволяет автоматизировано управлять вентиляцией. Они должны понижать операционные расходы и продлевать срок службы агрегатов.

От 250 руб.

Оборудование автоматизации, размещенное в металлическом каркасе, таком как щит или шкаф, включающее комплект датчиков и измерительных устройств. Автоматизированные системы для поддержания оптимальных климатических параметров все более широко применяются на промышленных, коммерческих и жилых объектах.

Чаще всего системы автоматического контроля вентиляцией и климатом монтируются на крупных зданиях разнообразного назначения, таких как аэропорты, производственные предприятия, поликлиники, школы, а также торговые и деловые центры. Автоматизированное управление системой способствует уменьшению вероятности ошибок и оптимизации всех управленческих процессов. Однако важно помнить, что любой автоматической системе вентиляции, несмотря на ее совершенство, требуется оператор, который будет мониторить и контролировать ее деятельность и оперативно реагировать на возможные сбои.

Основное назначение автоматизации систем вентиляции и кондиционирования – повысить производительность оборудования и снизить потребность в сотрудниках, ответственных за обслуживание. Это достигается путем централизации контроля компонентами системы автоматизации: управление питанием, водяными клапанами, отслеживание работоспособности и поломок, а также единым регулированием атмосферы в зонах обслуживания. Основной принцип такого оборудования дает возможность закрывать окна в периоды, когда погода начинает портиться, что очень удобно.

Наша компания специализируется на разработке, установке и обслуживании систем автоматизации вентилирования (обогрев, вентиляция и охлаждение) и также систем отопления и горячего водоснабжения. Мы являемся одним из ведущих участников рынка в Москве, имеем обширное партнерское портфолио и базу заказчиков в различных отраслях, сотрудничающую с нами более года.

Мы располагаем современным оборудованием и профессиональным составом команды: инженеров, группой специалистов и монтажников, что обеспечивает высокое качество выполненных работ в минимальные сроки. Качество подтверждено в том числе и наличием сертификатов.

Мы также активно участвуем в крупных инженерных проектах, внедряем инновационные решения и технологии с целью увеличения производительности кондиционирующих систем, и уменьшения потребления энергии.

Преимущества работы с нами

Работаем 24/7

Без праздников и выходных, оперативно выполняем работу

Честные цены

Работаем без предоплаты и сумма в процессе работ не изменяется

Системы автоматики

Кроме создания комфорта внутри помещений, автоматизация вентиляции выполняет работу:

Мониторит и координирует операции вентиляционных агрегатов, минимизируя потребность в действиях со стороны пользователей.
Выявляет и сигнализирует о поломках устройств.
Мониторит свойства схем электропитания и его режимы, обеспечивая предохранение от сбоев в электрической цепи, избыточной нагрузки, повышенной температуры и обледенения.
Выполняет запланированные операции в соответствии с расписанием, включая недельную, суточную и циклическую функциональность с помощью встроенного таймера.
Обеспечивает возможность контроля базовых операций вентиляции с общего управляющего пульта или на расстоянии.
Поддерживает воздушные параметры в соответствии с гигиеническими стандартами, используя разнообразные средства управления.
Активирует энергоэффективные режимы эксплуатации крышных кондиционеров в периоды низкой нагрузки.
Уведомляет оператора о неисправностях, превышении установленных данных в функционировании частей устройств и узлов, и тогда, когда компоненты системы вентиляции остаются активными, несмотря на требования о их выключении.

Автоматизированные системы вентиляции позволяют кондерам точно поддерживать температурные факторы, с предотвращением излишних расходов электроэнергии. Это особенно актуально для VRV и VRF систем.

Важно! Приточная вентиляция ответственна за доступ освежающего помещение воздуха, а вытяжная – за удаление примесей.

Стоимость работ

Наименование работ и услуг	Цена без НДС
Монтаж приточных установок с различной мощностью	от 1000 руб.
Монтаж приточно-вытяжных установок с различной мощностью	от 17000 руб.
Монтаж вытяжных установок	от 1500 руб.
Монтаж и подключение вытяжного вентилятора	от 1000 руб.
Монтаж воздуховодов разных диаметров за 1 п.м.	от 150 руб.
Монтаж канального вентилятора с различной производительностью	от 9000 руб.
Монтаж крышного вентилятора	от 4500 руб.
Монтаж радиального вентилятора	от 2500 руб.
Монтаж щита автоматики	от 700 руб.
Монтаж решеток	от 250 руб.
Установка привода воздушной заслонки	от 1600 руб.
Монтаж узла обвязки	от 500 руб.
Подключение узла обвязки к теплоснабжению	от 2500 руб.
Монтаж диффузора круглого сечения	от 250 руб.
Монтаж воздушного клапана	от 250 руб.
Монтаж огнесдерживающего клапана с покрытием	от 5500 руб.
Монтаж гибкого воздуховода за 1 м2	от 250 руб.
Монтаж прямоугольного воздуховода за 1 м2	от 400 руб.
Монтаж круглого воздуховода разного диаметра за 1 п.м.	от 100 руб.
Монтаж решетки площадью от 0.09 и более 1 м2	от 350 руб.

Разновидности автоматики для систем кондиционирования

Системы автоматизации вентиляции и кондиционирования могут очень различаться в зависимости от объекта, планов и работ, которые перед ними ставятся в контексте вентиляции и кондиционирования воздуха.

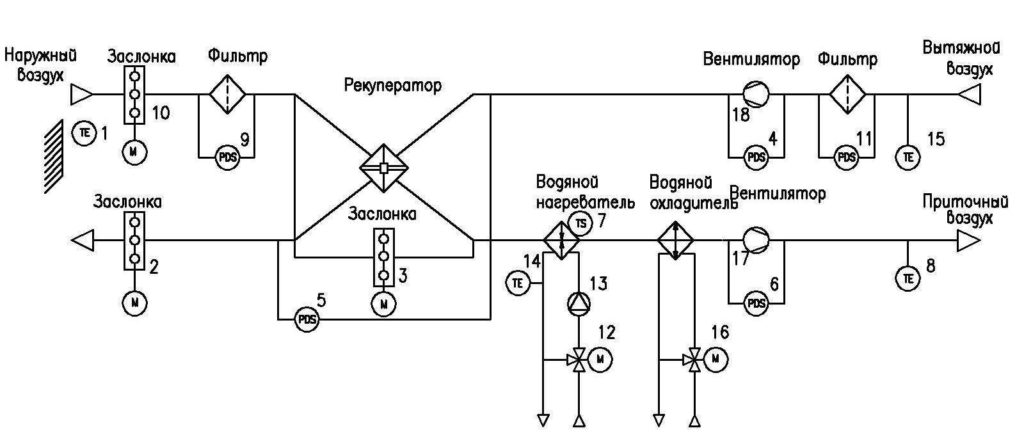

Все компоненты системы автоматизации можно разделить на несколько категорий:

Центр управления и контроля процессов: здесь обрабатываются и анализируются данные, поступающие от датчиков. Сразу после проведения анализа, программа автоматически направляет указания к исполнительным устройствам в системе.
Датчики: собирают данные о текущем состоянии окружающей среды в помещении, включая температуру воздуха, влажность, содержание различных веществ в воздухе, а также летучие соединения и другие параметры.
Исполнительные механизмы: эти устройства активируют элементы управления и регулирования, ответственные за оперативное выполнение команд, поступающих из центра контроля.

В нашем ассортименте представлен широкий выбор автоматических устройств для управления вентиляцией и кондиционированием воздуха, включая:

Управляющие панели: устройства, регулирующие влажность, температуру и скорость вентиляции.
Контрольные блоки: ключевые компоненты электрических шкафов, настраивающие параметры работы системы в соответствии с заданными программами.
Инверторы частоты: предоставляют возможность регулировать обороты вентиляторов.
Датчики: мониторят температуру, давление и другие параметры работы вентиляции.
Серверы: обеспечивают удаленное управление вентиляционной системой.
Электроприводы и механизмы управления заслонками: составляющие автоматизации управления воздушными клапанами.
Разнообразные аксессуары: включая крепежные приборы, адаптеры интерфейсов и другие компоненты автоматики.

В зимний период возможно оптимизировать работу автономных тепловых машин с помощью диспетчеризации сетей отопления.

Цена на нашу продукцию – одна из самых конкурентоспособных на российском рынке.

Датчики систем вентиляции и кондиционирования

Датчики – это устройства, предназначенные для сбора информации о окружающей среде. Они связаны между системой управления и объектом, предоставляя данные о таких параметрах, как температура, давление, влажность и другие. Для передачи информации в цифровой форме каждый датчик оборудуется преобразователем.

В системах автоматизации вентиляции и кондиционирования используются различные виды датчиков:

Датчики для мониторинга температуры воздуха на входе и внутри здания. Они бывают накладными, прикрепляемыми к краям трубопровода или канальными, для измерения температуры воздуха в вентиляционных каналах. Внутри помещений, размещаются в местах, где нет непосредственных источников тепла или холода. На стороне улице датчики устанавливаются так, чтобы они были защищены от воздействия ветра и прямого солнечного излучения.
Датчики для измерения уровня углекислого газа (СО2) в воздухе помещений. Для вычисления расхода жидкости процессорный блок использует информацию о разнице давлений и других факторах, включая температуру, диаметр трубопровода и плотность.
Датчики для контроля влажности воздуха. Бывают наружного (внешнего) и внутреннего исполнения. Для обеспечения точных измерений, они размещаются в местах с устойчивыми условиями влажности, избегая установки рядом с отопительными радиаторами, бытовыми кондиционерами или источниками влаги.
Датчики, следящие за состоянием и работой оборудования (например, измеряющие давление и скорость воздушного потока в вентиляционных каналах, а также контролирующие параметры жидкостей, циркулирующих в трубопроводах, и многое другое).

Сигналы, полученные от датчиков, направляются в шкаф управления для анализа данных, выбора соответствующего алгоритма работы автоматизации системы кондиционирования и вентиляции.

Важно! Интегрированные готовые решения автоматизации, включая датчики температуры и давления, а также центральный блок, предоставляют ряд преимуществ, таких как сокращение времени и затрат на сборку, устранение ошибок в процессе сборки, обеспечение совместимости компонентов и надлежащей калибровки.

Попробуйте наш сервис в деле!

Оставьте свой номер телефона, наш менеджер перезвонит вам в течение 10 минут

Исполнительные устройства вентиляции

Устройства для выполнения функций, такие как аэроклапаны, регулирующие заслонки, вентиляторы, насосы, компрессоры, обогреватели и охладители, в системах кондиционирования подсоединяются к электрическим или пневматическим приводам, которые служат для управления операциями системы. Эти приводы позволяют:

Постепенно или не резко (при использовании частотных преобразователей) выбирать скорость движения вентиляторов.
Управлять положением воздушных клапанов и заслонок.
Регулировать мощность канальных обогревателей и охладителей.
Мониторить работу циркуляционных насосов.
Координировать процессы увлажнения воздуха, осушения и другие функции.

Обработка информации, полученной от сенсоров, подбор соответствующего метода работы и передача инструкций к исполнительным устройствам осуществляются с использованием контроллеров и серверов в системе автоматизации. При управлении электродвигателями компрессоров, насосов и вентиляторов, особенно с мощностью более 1 кВт, более предпочтительным вариантом является применение частотных регуляторов. На графике демонстрируется потенциальная экономия, достигаемая при применении частотных преобразователей в системах кондиционирования.

Регуляторы

Регуляторы представляют собой ключевые компоненты автоматических систем вентиляции, которые управляют исполнительными механизмами на основе данных, полученных от различных датчиков.

Согласно их функциональному предназначению, регуляторы вентиляционных систем делятся на два типа: регуляторы скорости и регуляторы температуры.

Регуляторы скорости могут быть однофазными или трехфазными, а также иметь плавное или ступенчатое регулирование. Выбор метода регулирования зависит от мощности установленных вентиляторов. Наиболее современным и экономичным способом управления скоростью вращения насосов и вентиляторов является использование частотных преобразователей (ПЧ). Несмотря на их высокую стоимость, ПЧ экономически оправдывают себя, особенно при мощности двигателей свыше 1 кВт.
Регуляторы температуры могут быть пороговыми, управляя температурой через полностью открытые или полностью закрытые заслонки (пример – автомобильный термостат), или использовать пропорционально-дифференциальное управление (PID), что позволяет более плавно регулировать температуру в рабочем диапазоне.

Управление регуляторами в системах автоматизации вентиляции и кондиционирования осуществляется через пульты управления.

Терморегуляторы

Терморегуляторы представляют собой устройства для управления температурой в помещении и могут быть механическими или электронными. Пользователь может настраивать желаемые условия комфорта при помощи него.

Механические – включают в себя термическую головку (чувствительный узел) и регулирующий механизм. При смене температуры окружающего воздуха в помещении, предназначенном для охлаждения, чувствительный узел реагирует и корректирует подачу прохладного воздуха, регулируя положение регулирующего механизма.
Электронные регуляторы температуры представляют собой автоматические устройства и управляющие пульты, которые гарантируют поддержание выбранной температуры в комнате. Они автоматически управляют внутренним устройством, изменяя расход хладагента или скорость вращения вентилятора, чтобы обеспечить заданный температурный режим согласно настройкам пользователя.

Щиты автоматизации

Главным компонентом в этих щитах выступает микропроцессорный контроллер. Эти управляющие устройства, применяемые в системах автоматизации, обладают программной настройкой, что позволяет их применять в разнообразных системах различного объема и предназначения. При подключении сенсоров к пульту, учитывается тип передаваемого сигнала, будь то аналоговый, цифровой или пороговый. Модули расширения, отвечающие за управление функциями устройств, выбираются с учетом типа управляющего сигнала и протокола управления.

После настройки управляющего устройства система вводится в выбранный режим и цикл функционирования. Далее система функционирует в полностью автоматическом режиме, осуществляя:

Исследование данных, полученных с сенсоров, обработка информации и внесение изменений в функционирование оборудования с целью поддержания заданных характеристик внутренней атмосферы помещения.
Передача данных об оперативном статусе системы оператору.
Слежение за функционированием и состоянием климатического оборудования с отображением информации на индикаторных панелях.
Обеспечение защиты оборудования от сокращения, перегрева, а также предупреждение недопустимых режимов функционирования и иных нештатных ситуаций.
Контроль замены фильтров и проведения техобслуживания вовремя.

Системы автоматизации для противопожарной вентиляции

Эта автоматика имеет следующие задачи: предотвращает возгорания, ограничивает их распространение, и уведомляет людей о пожаре. Она управляет активацией систем тушения пожаров и обеспечивает безопасную эвакуацию людей в случае пожара.

Система контроля и предупреждения о пожаре координирует все компоненты противопожарной системы, включая вентиляцию от дыма, аварийную сигнализацию, автоматические огнетушительные системы и системы оповещения. Эти устройства автоматически регулируются, но, при необходимости, могут быть переключены в ручной режим для оператора.

Противопожарные системы могут варьироваться в зависимости от характеристик объекта, таких как его назначение, площадь, планировка, архитектурные особенности, а также численность работников. Например, на крупных предприятиях могут включать в себя следующие системы:

Пожарные лифты и их управление, включая экстренное отключение.
Системы противодымной защиты, включая вентиляцию для удаления дыма, противопожарные клапаны и другое оборудование.
Пожарную сирену.
Системы прекращения пожара.
Противопожарные водопроводы.
Противопожарную вентиляцию.

Автоматизированная система, отвечающая за обеспечение пожарной безопасности, проводит анализ данных, полученных от датчиков, и выполняет обработку информации. В случае возникновения пожара, она активизирует местные огнетушащие и оповещающие системы, с целью предотвратить распространение огня.

Согласно общим требованиям СП 60.13330.2012, для сооружений, оснащенных автоматическими системами пожаротушения или автоматической пожарной сигнализацией, необходимо учесть следующие автоматические меры в отношении систем вентиляции:

Автоматическое выключение вентиляции при возникновении пожара в помещении или в вентиляционной системе. Это выключение может осуществляться централизованно, путем отключения питания и закрытия противопожарных клапанов в распределительных щитах системы вентиляции. Или же это может быть индивидуальное отключение для каждой системы с целью предотвращения распространения огня по воздуховодам и ограничения поступления кислорода к источнику пламени.
Автоматическое включение систем противодымной вентиляции на путях эвакуации и в зонах безопасности, а также включение противодымной вентиляции в помещении, где возник пожар, в соответствии с проектной документацией.
Автоматический запуск систем для удаления газов и дыма после тушения пожара.

Попробуйте наш сервис в деле!

Оставьте свой номер телефона, наш менеджер перезвонит вам в течение 10 минут

Виды автоматизации

В системах прямоточного кондиционирования воздуха, чтобы регулировать температуру, устанавливаются датчики температуры внутри помещения. Регулирование уровня влажности может осуществляться непосредственно, основываясь на показателях внутри помещения, или косвенно, путем использования данных о близкой точке росы воздуха, измеряемой после использования системы орошения. При косвенном методе регулирования используются два нагревателя воздуха. Первый поддерживает температуру в области точки росы, и второй поднимает температуру воздушного потока до заданной величины. Комбинированный метод сочетает оба подхода и используется в системах с обводным каналом вокруг камеры орошения, также известного как метод оптимальных режимов вентиляции и кондиционирования.

В системах вентиляции и кондиционирования, использующих циркуляцию воздуха, часть извлеченного воздуха соединяется с внешним воздухом в специальной камере, с целью уменьшения потери тепла или холода. Температура смешанного воздуха вычисляется, исходя из температур воздуха извне и извлекаемого воздуха, учитывая их объемы. Количество воздуха, подаваемого и отсасываемого, регулируется с помощью трех воздушных клапанов: клапана для подачи воздуха, циркуляционного клапана и клапана для вытяжки. Приточная и вытяжная заслонки вентиляции работают согласованно, в то время как рециркуляционная заслонка работает в противофазе с остальными двумя. Степень рециркуляции может быть настроена от 0% до 100% путем регулирования положения этих заслонок.

Системы вентиляции и кондиционирования свежего воздуха с рекуперацией тепла более эффективны с точки зрения энергосбережения. Однако они ограничены в случаях, где вредные пары, дым или другие вредные вещества присутствуют в воздухе. В таких моментах рекомендуется использовать рекуперативные или регенеративные теплообменники в системах вентиляции и кондиционирования. Абсолютное разделение воздушных потоков достигается при применении рекуперативных теплообменников, в то время как регенеративные теплообменники допускают небольшую степень рециркуляции.

Сплит-системы вентиляции для небольших помещений обладают определенными особенностями: работают при температуре не ниже -10 °C, не имеют увлажнителей, используют единый теплообменник, регулируют производительность через компрессор или количество хладагента, не имеют обводных каналов, и настройка температуры осуществляется внутри помещения для режимов нагрева и охлаждения.

Оборудование автоматики обеспечивает климатические условия в различных типах зданий и сооружений: предприятиях, офисах, цехах, складах, гостиницах, торговых и спортивных комплексах.

Настройка систем автоматизации вентиляции

Автоматизация системы вентиляции и кондиционирования воздуха предусматривает различные методы контроля. Один из распространенных подходов — это динамический мониторинг параметров и подстройка работы основных устройств в реальном времени. Альтернативный метод – разработка недельных графиков, особенно если система предусматривает различные временные режимы для каждого дня недели. Это дает возможность точно настраивать работу оборудования в соответствии с режимом использования помещения. Например, если помещение остается нежилым некоторое время (например, ночью в офисах или днем в частных жилых домах, коттеджах), интенсивность работы оборудования может быть уменьшена.

Автономный принцип работы тепловых машин требует согласия с общими целями оптимизации энергопотребления в целом здании.

Чтобы расширить функциональность вентиляционной системы, можно добавить канальные охладители и увлажнители. Эти устройства способны снижать температуру приточного воздуха на 10-15°C, что особенно полезно в летний период. Для этого используется компрессорно-конденсаторный блок (ККБ), работающий на фреоне, который подключается к системе. Также устанавливается температурный датчик в воздуховоде и в помещении, и параметры регулируются при помощи пульта ДУ. Когда заданная температура достигается, система управления активирует ККБ для охлаждения воздуха.

Для эффективной работы сетей отопления необходимо соблюдать монтажные инструкции и устанавливать тепловые машины в соответствии с ними.

Дренаж кондиционеров автоматически сливается в канализацию при помощи сифона с разрывом струи. Все дренажные трубопроводы прокладываются с наклоном в направлении точки слива, обеспечивая уклон не менее 1 миллиметра на каждый 1 метр дренажного трубопровода.

Производители систем вентиляции и кондиционирования постоянно разрабатывают новые принципы работы, чтобы создать более эффективные системы в сравнении с предыдущими моделями.

Преимущества заказа у нашей компании

Вы можете заказать проектирование автоматизации вентиляционной системы у нас по очень привлекательной цене. Установка автоматического оборудования на вашем объекте предоставляет множество преимуществ:

Снижение расходов на электроэнергию.
Автоматическое отключение устройств при экстремально высоких или низких температурах.
Мониторинг текущего состояния фильтрующих элементов с помощью датчиков.
Гибкость внесения изменений в работу системы в нужный момент.
Простое управление и отсутствие необходимости в большом штате сотрудников.
Повышение уровня безопасности на производстве.

Просто отправьте нам заявку на сайте, и мы обеспечим проектирование сметы и установку автоматизированной вентиляционной системы на вашем объекте, так как мы предлагаем полный спектр услуг. Консультация по телефону – бесплатная. Политика компании сохраняет конфиденциальность переговоров и работы. Оплатить заказ можно также на сайте нажав на соответствующую кнопку. Установка требует аккуратности и происходит поэтапно, с соблюдением всех норм.

Сроки монтажа вентиляционной системы могут изменяться в зависимости от оценки площади помещения и сложности проекта. Обычно, процесс установки автоматической вентиляции занимает от нескольких дней до нескольких недель. Сервис гарантирует быструю, надежную установку с персональным подходом и использованием качественных материалов. Публичная оферта, размещенная на нашем веб-сайте магазина, является ключом к успешному расчету и оформлению заказа.

Для удобства покупателей, файлы с листами расчетов и документами о доставке можно загрузить на сайт и сохранить в онлайн-корзине. Если у вас остались вопросы, можете задать их в комментариях под статьей или написать в техподдержку.
